鐵路信號電纜

您當前所在位置：產品及解決方案 - 軌道交通 - 產品分類 - 鐵路信號電纜

城際軌道交通電纜

型號

PTYA23        PTYL23        PTYT23
執行標準

Q/320584 QAK 017-2023《城際軌道交通電纜》
產品描述

一、產品名稱及型號規格

序號產品名稱代號具體名稱規格
1綜合護套城際軌道交通電纜PTYA23聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套城際軌道交通電纜4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
2鋁護套城際軌道交通電纜PTYL23聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套城際軌道交通電纜
3銅帶屏蔽城際軌道交通電纜PTYT23聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚乙烯外護套城際軌道交通電纜


二、城際軌道交通電纜導體截面及導體直徑

序號
123456
導體截面積mm20.7851.01.52.5--
導體標稱直徑mm1.01.131.3741.771.40.9

注：根據用戶需求，可調整導體直徑。


三、技術特點

1、絕緣單線采用實芯聚乙烯絕緣結構，物理性能優越，且耐壓強度高。

2、本產品結構穩定，信號傳輸性能穩定。


四、使用特性

1、電纜的使用環境溫度為－40℃～＋60℃，敷設的環境溫度不低于－10℃。

2、電纜的長期工作溫度應不超過＋70℃。

3、電纜的允許彎曲半徑：鎧裝電纜應不小于電纜外徑的15倍。


五、敷設方式：直埋、管道、懸掛。
應用說明

本產品適用于額定電壓500V或直流1000V及以下傳輸城際軌道交通信號、音頻信號。
產品型號名稱
型 號 名 稱
PTYA23

綜合護套城際軌道交通電纜
PTYL23

鋁護套城際軌道交通電纜
PTYT23

銅帶屏蔽城際軌道交通電纜
結構示意圖

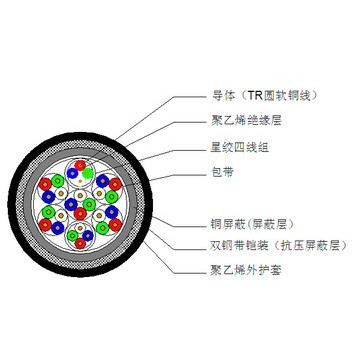

PTYT23

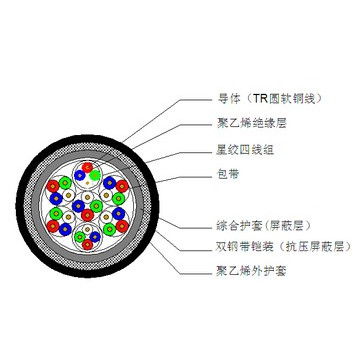

PTYA23

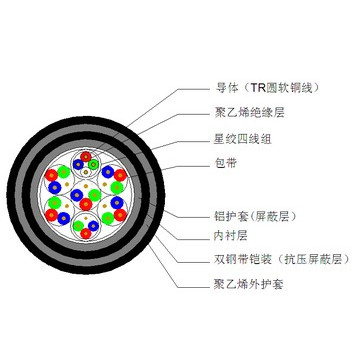

PTYL23
